Vet Energy je jedným zo známych čínskych 2000W vzduchom chladiacich palivových článkov pre výrobcov a dodávateľov UAV. Naša továreň sa špecializuje na výrobu 2000W vzduchom chladiacich palivových článkov pre UAV. Držíme sa zásady orientácie na kvalitu a prioritu zákazníka, úprimne vítame vaše listy, telefonáty a vyšetrovania pre obchodnú spoluprácu.
CHIVET je jedným zo známych čínskych 2000W zásobníkov palivových článkov vzduchového chladenia pre výrobcov a dodávateľov UAV.
Táto sada vodíkových palivových článkov pre UVA sa vyznačuje hustotou výkonu 950 W/kg.
Naše ľahké moduly palivových článkov UAV s vysokou spotrebou energie umožňujú zákazníkom obísť obmedzenia tradičnej technológie batérií, výrazne predlžujú dobu letu a dosah dronu a zároveň produkujú čistý jednosmerný prúd v robustnom a ľahkom balení.
Naše napájacie moduly palivových článkov (FCPM) pre drony sú ideálne pre širokú škálu profesionálnych komerčných aplikácií vrátane inšpekcie na mori, pátrania a záchrany, leteckého fotografovania a mapovania, presného poľnohospodárstva a ďalších.

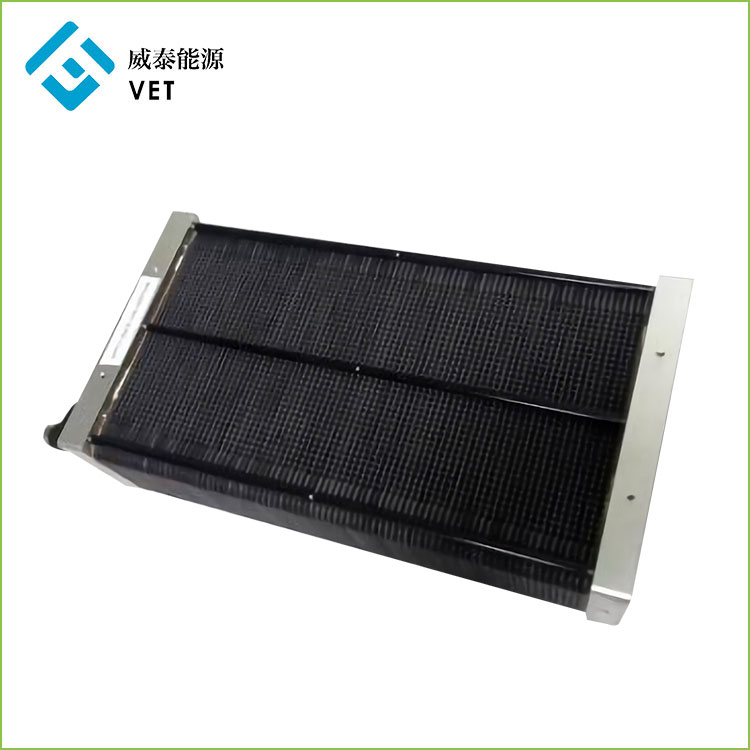

2000W zásobník palivových článkov vzduchového chladenia pre UAV
1. Predstavenie produktu
•Tento zásobník vodíkových palivových článkov pre UVA sa vyznačuje hustotou výkonu 950 W/kg.
•Prevádzka na suchý vodík a okolitý vzduch
• Robustná kovová Celobunková konštrukcia
• Ideálne pre hybridizáciu s batériou a/alebo superkondenzátormi
• Overená odolnosť a spoľahlivosť pre
• Viaceré možnosti konfigurácie poskytujúce modulárne a škálovateľné riešenia
• Rozsah možností zásobníka, aby vyhovoval rôznym požiadavkám aplikácie
• Nízky tepelný a akustický podpis
• Možné sériové a paralelné pripojenie
2000W vzduchový chladiaci systém palivových článkov
Systém palivových článkov obsahuje: zásobník, jednotku na správu napájania, ventilátor, solenoidový ventil, snímač teploty, snímač teploty a vlhkosti a riadiaci softvér
Schéma systému palivových článkov 2kw chladenia vzduchom
Schéma štruktúry systému palivových článkov
2. Parameter produktu (špecifikácia)
2.1 Parameter zásobníka palivových článkov 2000W vzduchového chladenia
|
||||
Tento zásobník palivových článkov sa vyznačuje hustotou výkonu 950 W/kg. Dá sa použiť na ľahké aplikácie s nízkou spotrebou energie alebo na prenosný zdroj energie. Malá veľkosť ho neobmedzuje len na malé aplikácie. V rámci našej vlastnej technológie BMS je možné pripojiť a zväčšiť viacero stohov na podporu aplikácií s vysokou spotrebou energie. |
||||
H-48-2000 Parametre |
||||
Výstupné parametre |
Menovitý výkon |
2000W |
||
Menovité napätie |
51 V |
|||
Rated Current |
39A |
|||
Rozsah jednosmerného napätia |
48-85V |
|||
Efektívnosť |
≥ 50 % |
|||
Parametre paliva |
H2 čistota |
≥99,99 % (CO61 PPM) |
||
Tlak H2 |
0,045~ 0,07 MPa |
|||
Spotreba H2 |
28,5 l/min |
|||
Okolité parametre |
Prevádzková teplota okolia |
-5~35℃ |
||
Prevádzková vlhkosť okolia |
10 % ± 95 % |
|||
Skladovacia teplota okolia |
-10~50℃ |
|||
Hluk |
≤50 dB@3m |
|||
Fyzické parametre |
FC Stack |
24,2 (D) * 14,9 (W) * 6,9 (H) |
FC Stack |
2,1 kg |
Rozmery ¼ ˆ cm) |
Hmotnosť (kg) |
|||
systém |
24,2 (D) * 15,5 (W) * 22,9 (H) |
systém |
3,7 kg |
|
Rozmery ¼ˆcm) |
Hmotnosť ¼ ˆ kg ¼ ‰ |
(vrátane fanúšikov a BMS) |
||
Hustota výkonu |
800 W/L |
Hustota výkonu |
950 W/KG |
|
podľa objemu |
podľa hmotnosti |
2kw Stack polarizačná krivka
2.2 Komponenty systému palivových článkov
2.2.1 Kľúčové pomocné komponenty (BMS) -- Systém riadenia palivových článkov
Špeciálny systém správy napájania pre vodíkový UAV zásobník môže realizovať diaľkové ovládanie a získavanie informácií systému palivových článkov. môže to byť inteligentný hybrid so sekundárnou batériou a tiež adaptívnym nabíjaním pre sekundárnu batériu. Ide o kľúčovú technológiu v oblasti použitia batérií s palivovými článkami.
2.2.1 Štandardné parametre systému riadenia palivových článkov Chivet2022 |
|||
|
|||
Výkon vstup |
Maximálny vstupný prúd na konci FC |
80A |
|
Maximálne vstupné napätie na konci FC |
80 V |
||
Maximálny vstupný prúd konca hybridnej batérie |
80A |
||
Maximálne vstupné napätie konca hybridnej batérie |
80 V |
||
Štvorkanálový vstupný koniec teploty |
-60℃-150℃ |
||
Jednokanálový vstupný koniec teploty a vlhkosti okolia |
-60℃-150℃,RH30~ 100% |
||
Dvojkanálový vstupný koniec tlaku |
0-100 MPa |
||
Dvojkanálový rýchlostný koniec impulzného signálu |
Používa sa na meranie otáčok ventilátora alebo čerpadla |
||
Výkonový výstup |
Hybridný výstupný prúd |
Maximálne 80A pre dlhodobú prevádzku, okamžitá špičková hodnota 150A (5min) |
|
Maximálne napätie hybridného výstupného konca |
80 V |
||
Dva výstupy regulácie rýchlosti pulznej šírky PWM |
0 ~ 100% regulácia otáčok, ovládanie chladiaceho vzduchu Ventilátor alebo chladiace obehové čerpadlo. |
||
Jeden výstupný zvlhčovací výkon |
Napätie 5V, maximálny prúd 5A |
||
Výkon jedného chladiaceho ventilátora |
Napätie 12V ~ 36V, maximálny prúd 10A |
||
Výkon jedného chladiaceho obehového vodného čerpadla |
Napätie 12V ~ 36V, maximálny prúd 10A |
||
Výstupný výkon jednosmerného solenoidového ventilu prívodu plynu |
Napätie 12V ~ 36V, maximálny prúd 3A |
||
Výstupný výkon jednosmerného solenoidového ventilu výstupu plynu |
Napätie 12V ~ 36V, maximálny prúd 3A |
||
Výstupný výkon externej záťaže |
Napätie 12V ~ 36V, maximálny prúd 6A |
||
Výstupný výkon riadenia letu |
Napätie 12V ~ 48V, maximálny prúd 3A |
||
Pohotovostný výstupný port |
Maximálny prúd 5A |
||
Dva komunikačné porty |
485/TTL |
||
Podpora softvérových funkcií |
Displej: napätie, prúd, výstupný výkon a teplota palivového článku; Hybridné elektrické Napätie článku, vybíjací prúd a výstupný výkon; Celkový výstupný výkon systému; životné prostredie Teplota a vlhkosť; rýchlosť chladiaceho ventilátora; Tlak v zásobníku vodíka a tlak plynu v batérii moc |
Je možné zvoliť adaptívne nabíjanie konštantným prúdom alebo výkonom palivových článkov a maximálny nabíjací prúd je 25A (nabíjací modul je vybavený chladiacim ventilátorom) |
|
Ovládanie: vstupné a výstupné elektromagnetické ventily plynu; Režim a nabíjanie sekundárnej batérie Aktuálna hodnota, nastavenie podmienok nabíjania; Nastavenie rýchlosti chladiaceho ventilátora a podmienok regulácie teploty Pevné; Nastavenie rýchlosti čerpadla chladiacej vody a podmienok regulácie teploty; Senzor tlaku plynu |
|||
Vlastnosti prostredia |
Pracovná teplota |
-45-60℃ |
|
Vlhkosť pracovného prostredia |
0 – 100 % |
||
Vlhkosť skladovacieho prostredia |
-75℃-75c |
||
Fyzikálne parametre |
veľkosť |
160*120*45mm |
|
Hmotnosť |
480 g |
||
|
|||
2.2.2 Fľaša na uskladnenie vodíka |
|||
Pracovný tlak |
35 MPa |
|
|
objem |
12L |
||
veľkosť |
D196*L532 |
||
hmotnosť |
3,85 kg |
||
život |
Nafúknite a vyfúknite 500-krát |
||
|
|||
2.2.3 Solenoidový ventil |
|||
Menovité napätie |
DC 24V |
|
|
Menovitý prúd |
120 ± 15 % mA |
||
Rozsah tlaku |
0-90 kPa |
||
moc |
<2 týž |
||
pracovná teplota |
0C-55℃ |
||
hmotnosť |
50 g |
||
život |
Prepnite 100 000 krát |
|
|
|
|||
2.2.4 Chladiaci ventilátor |
|
|
|
Menovitý výkon |
57,6w DC 48V/1,2A |
|
|
pracovná teplota |
-20℃-70℃ |
||
rýchlosť |
14900 R/min |
||
veľkosť |
91*91*38 mm |
||
Rýchlosť toku |
5,1 m3/min |
||
hluk |
40 dB |
||
život |
70000h/40℃ |
||
|
|||
2.2.5 Malý ventilátor chladenia riadiaceho systému |
|||
Menovitý výkon |
1,44w DC 24V/0,06A |
|
|
rýchlosť |
5000 R/min |
||
veľkosť |
30*30*10 mm |
||
hmotnosť |
8 g |
||
hluk |
16 dB |
||
život |
28000h/40℃ |
Aplikácia produktu a princíp fungovania
Vývoj napájacieho zdroja pre drone s palivovým článkom PEM
(Pracuje pri teplotách medzi -10 ~ 45ºC)
Naše napájacie moduly s palivovými článkami (FCPM) pre drony sú ideálne na poskytovanie energie pre širokú škálu profesionálnych komerčných aplikácií UAV vrátane inšpekčných UAV na mori, pátracích a záchranných UAV, leteckého fotografovania a mapovania UAV, UAV pre presné poľnohospodárstvo a ďalších.
Palivové články využívajú elektrochemické reakcie na výrobu elektriny bez spaľovania. Vodíkové palivové články kombinujú vodík s kyslíkom zo vzduchu, pričom ako vedľajšie produkty vydávajú iba teplo a vodu. Sú efektívnejšie ako spaľovacie motory a na rozdiel od batérií nepotrebujú dobíjanie a budú pokračovať v prevádzke, pokiaľ budú zásobované palivom.
Naše palivové články pre drony sú chladené vzduchom, pričom teplo zo zásobníka palivových článkov je odvádzané na chladiace dosky a odvádzané cez kanály prúdenia vzduchu, čo vedie k zjednodušenému a nákladovo efektívnemu riešeniu napájania.
Jednou z hlavných súčastí vodíkových palivových článkov je grafitová bipolárna doska. V roku 2015 vstúpilo VET do priemyslu palivových článkov s jeho výhodami výroby grafitových bipolárnych platní. Založená spoločnosť Miami Advanced Material Technology Co., LTD.
Po rokoch výskumu a vývoja má veterinár vyspelú technológiu na výrobu vzduchového chladenia 10w-6000w Vodíkové palivové články, UAV vodíkové palivové články 800w-3000w, Pokiaľ ide o najväčší problém skladovania energie novej energie, predložili sme myšlienku, že PEM premieňa elektrickú energiu. energiu na vodík na uskladnenie a vodíkový palivový článok generuje elektrinu s vodíkom. Môže byť prepojený s výrobou fotovoltaickej energie a vodnej energie.
