JRF-H35-01TA Pretlakový ventil plynovej fľaše

JRF-H35-01TA Pretlakový ventil plynovej fľaše

1. Profil produktu

Prehľad produktov

Pretlakový ventil tlakovej fľaše JRF-H35-01TAgas je ventil prívodu plynu špeciálne navrhnutý pre malé systémy prívodu vodíka, ako je 35 MPa.Zariadenie, schematický diagram a fyzické predmety nájdete na Obr. 1, Obr.

Poistný ventil valca JRF-H35-01TA má integrovaný dizajn, vrátane manometra, bezpečnostného ventilu, jednosmerného plniaceho ventilu, ručného prepínacieho ventilu, filtra, sekundárneho tlakového poistného ventilu.

Obr. 1 Schematický diagram tlakového poistného ventilu valca JRF-H35-01TA

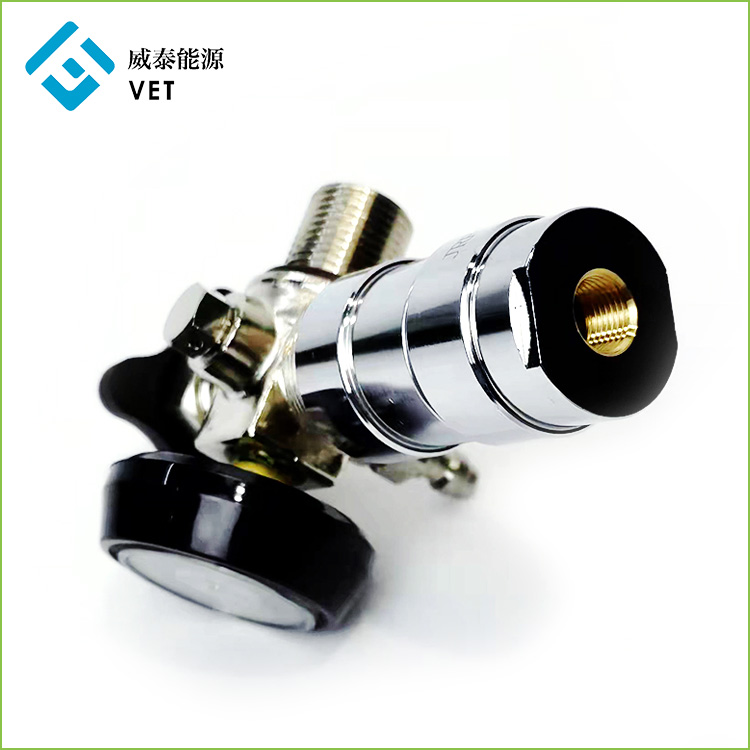

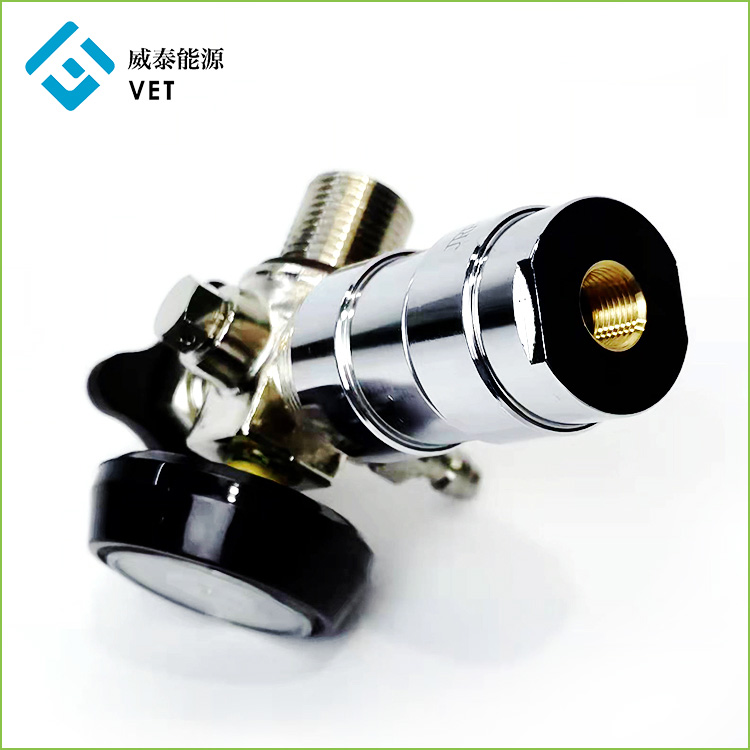

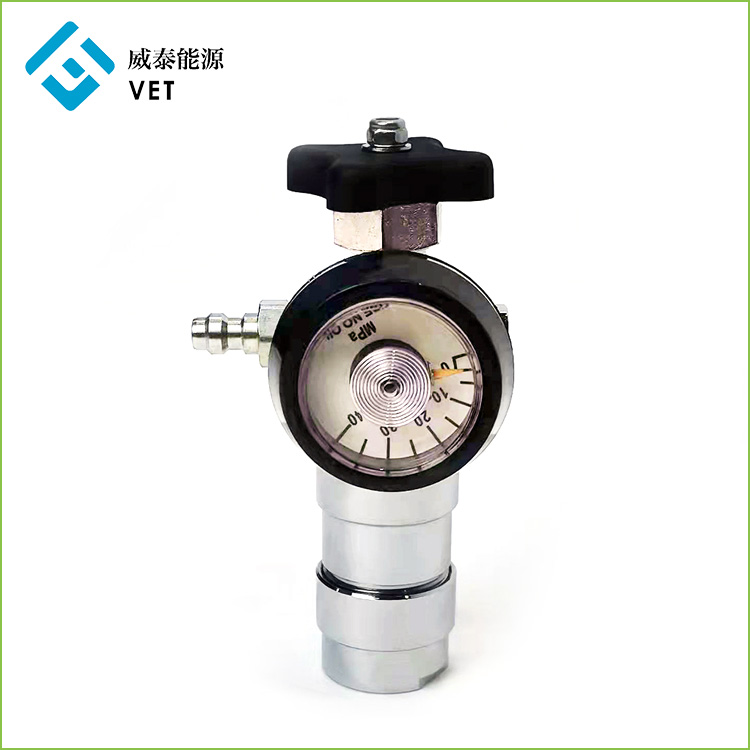

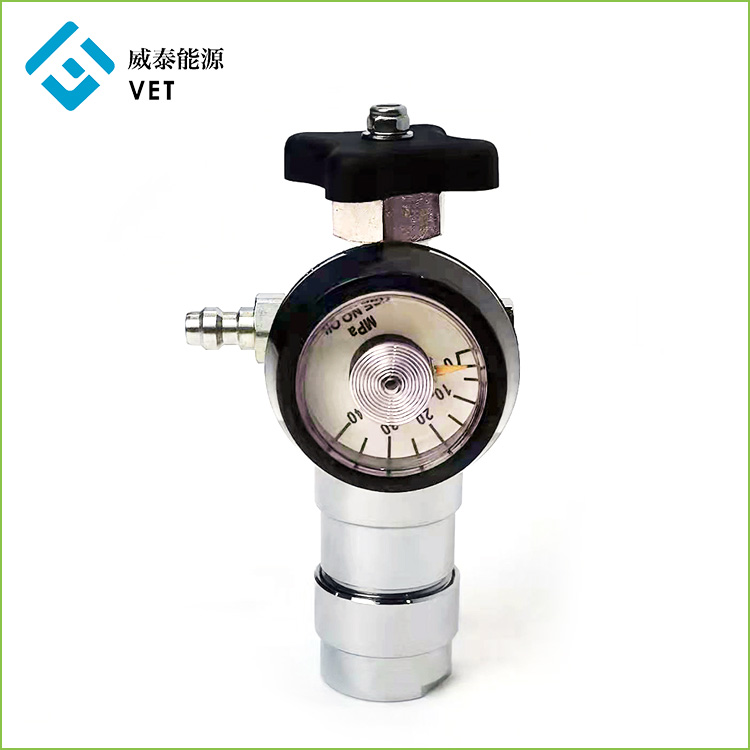

Obr. 2 Fyzický výkres tlakového poistného ventilu valca JRF-H35-01TA

Modul tlakového poistného ventilu valca
Poistný ventil valca JRF-H35-01TA využíva sekundárny režim regulácie tlaku dopredu s vysokou presnosťou výstupného tlaku, dobrou stabilitou a menšími vibráciami.

Jednosmerný plniaci ventil

Pretlakový ventil valca JRF-H35-01TA používa pôvodný jednosmerný plniaci ventil, ktorý funguje ako uzatvárací ventil, keď je modul nafúknutý. Ručný prepínací ventil nechajte zatvorený bez prepínania ventilu.

2. Technický index

JRF-H35-01TA Technické údaje

3. Údaje rozhrania

Údaje rozhrania valca (prispôsobené na požiadanie)
Rozhranie valca je so závitom M18x1,5 a je utesnené koncovým povrchom s jedným O-krúžkom.
Konkrétne rozmery nájdete na obrázku 3.

Obrázok 3. Údaje rozhrania valca

Údaje rozhrania na plnenie plynu (prispôsobené na požiadanie)
Nafukovacie rozhranie je navrhnuté ako jednosmerný vzduchový plniaci ventil.
Špecifické rozmery nájdete na obrázku 4.

Obrázok 4. Údaje rozhrania plnenia plynom

Údaje o nízkotlakovom výstupnom rozhraní (prispôsobené na požiadanie)
Nízkotlakové výstupné rozhranie je Rc1 / 8, pozri obrázok 5 pre konkrétne rozmery:

Obrázok 5. Údaje o nízkotlakovom výstupe

4. Použite pokyny

Pretlakový ventil valca JRF-H35-01TA má dva prevádzkové stavy: nafukovanie a vypúšťanie.

Stav inflácie
Keď je tlakový poistný ventil valca JRF-H35-01TA nafúknutý, zatvorte ručný prepínací ventil a vložte vysokotlakovú nafukovaciu hadicu (obrázok 6) do jednosmerného plniaceho ventilu, aby sa nafúkol. Po nafúknutí na vopred stanovený tlak vyberte vysokotlakovú nafukovaciu hadicu, aby ste ju mohli použiť.

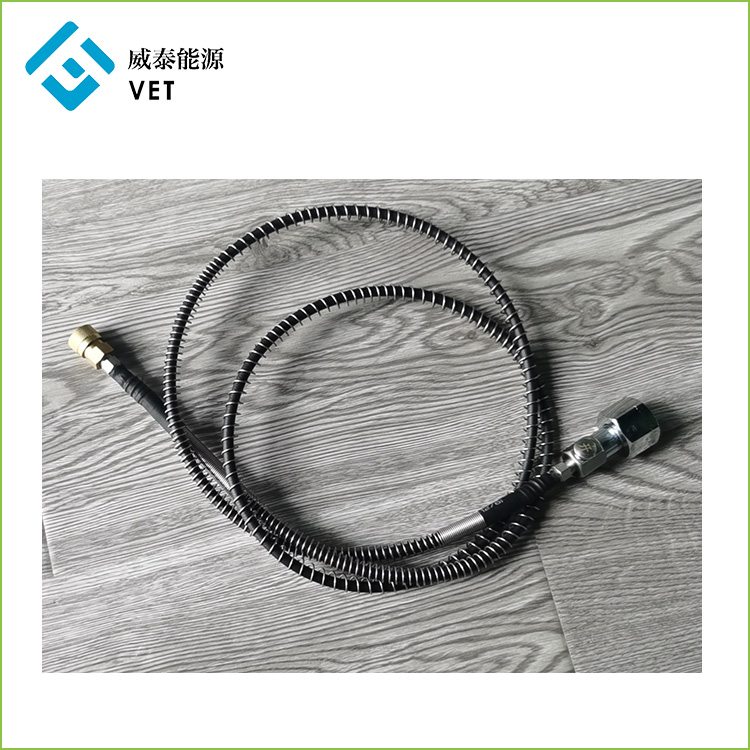

Obrázok 6. Vysokotlaková nafukovacia hadica (Model: YQF-1-CQG3 (1,5 m)

Stav deflácie
Keď funguje poistný ventil tlakovej fľaše JRF-H35-01TA, otvorte ručný prepínací ventil, aby sa plyn privádzal po prúde.
